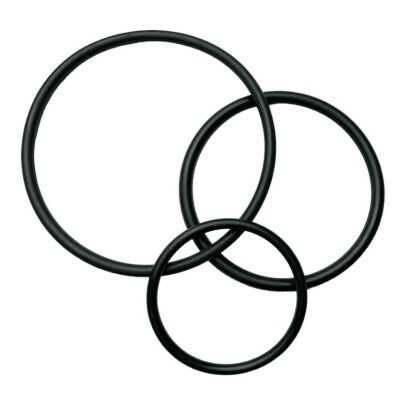

O-Ring OR-345X3-NBR70

345 345 3 3

Referenz : OR-345X3-NBR70

GEN

Beschreibung

Das O-ring mit der Referenz OR-345X3-NBR70 hat einen Innendurchmesser von 345 mm und eine Dicke von 3 mm. Er ist aus dem Material NBR gefertigt.

Siehe das technische datenblatt
N/A

  8 bis 10 Tage

product_sheet product_sheet product_sheet
product_sheet_padlockSichere zahlung

Benötigen sie hilfe oder rat?

0800.001.076.6

Beschreibung

Das O-ring mit der Referenz OR-345X3-NBR70 hat einen Innendurchmesser von 345 mm und eine Dicke von 3 mm. Er ist aus dem Material NBR gefertigt.

Siehe das technische datenblatt
product_sheet product_sheet product_sheet
product_sheet_padlockSichere zahlung

Benötigen sie hilfe oder rat?

0800.001.076.6

KUNDEN KAUFTEN AUCH
DAS TECHNISCHE DATENBLATT
  • MARKE
    GEN
  • INNENDURCHMESSER
    345  MM
  • DICKE
    3  MM
  • MATERIAL
    NBR
  • TYP
    OR
  • HÄRTE
    70  S
  • GEWICHT
    4  G
  • VERPACKUNG
    1
Beschreibung

Das O-ring mit der Referenz OR-345X3-NBR70 hat einen Innendurchmesser von 345 mm und eine Dicke von 3 mm. Er ist aus dem Material NBR gefertigt.

DER RAT DES EXPERTEN

Wie lese ich die Referenz eines O-Rings?

Beispiel:
OR-40X3-NBR90
Wo
OR = Produkttyp (O-Ring oder O-Ring-Dichtung)
40X3 = Innendurchmesser x Dicke
NBR = matter
90 = Shore-Härte

Die Shore-Härte ist eine Materialhärteskala, normalerweise zwischen 70 und 90 für O-Ringe. Je höher die Zahl, desto härter das Material.

Was bedeutet die Nummer bis zum Ende der Referenz?

Dies ist die Angabe der Shore-Härte. Die Shore-Härte ist eine Materialhärteskala, normalerweise zwischen 70 und 90 für O-Ringe. Je höher die Zahl, desto härter das Material.

Unterschied zwischen NBR, FPM, EPDM, MVQ?

Dies sind die verschiedenen Gummisorten. Jedes Material eignet sich besser für die Verwendung. Beachten Sie die folgenden Informationen: FÜR ÖLE NBR = Nitril = Butadienkautschuk - Acrylnitril
        von -30°C bis +120°C
FPM = Viton = Fluorkautschuk
        von -20°C bis +200°C
MVQ = Gummi Silikonr
        von -50°C bis +210°C
FÜR HYDROCARBONS NBR = Nitril = Butadienkautschuk - Acrylnitril
        von -30°C bis +120°C
FPM = Viton = Fluorkautschuk
        von -20°C bis +200°C
FÜR BREMSFLÜSSIGKEIT EPDM = Ethylenkautschuk - Propylen - Dien
        von -40°C bis +150°C
FÜR WASSER EPDM = Ethylenkautschuk - Propylen - Dien
        von -40°C bis +150°C
 Für weitere Einzelheiten zu den Materialien, deren Stärken und Einsatzgrenzen wird auf die vollständige Beschreibung der abgedichteten Suche verwiesen

Wie wähle ich die Größe meines O-Rings?

Ein O-Ring sollte im Allgemeinen nicht zu stark gedehnt werden. Gegebenenfalls ist es vorzuziehen, so nahe wie möglich am Rillendurchmesser zu liegen.

Die Toleranzen bezüglich des Innendurchmessers gemäß der Norm ISO 3601-1:2008 werden mit der folgenden Berechnung ermittelt:

Toleranz ⌀ d1 = ± [(d10,95 x 0,009) + 0,11]

Wenn Ihr Innendurchmesser beispielsweise 15 mm beträgt, beträgt die Toleranz ±0,227 mm [(150,95 x 0,009) + 0,11]

Die Toleranzen für den Ringkern laut der Norm ISO 3601-1:2008 sind wie folgt:

Standardisierte Torusdurchmesser ⌀ d2

Nicht genormte Torusdurchmesser ⌀ d2
